Serwis kompensatorów
Korzystanie z wysoko wyspecjalizowanej wiedzy technicznej oraz kadry inżynierskiej reprezentowanej przez naszą firmę, daje poczucie bezpieczeństwa oraz pewność poprawnej pracy kompensatorów. Prawidłowo prowadzona eksploatacja pozwala na znaczące przedłużenie żywotności kompensatorów oraz wcześniejsze zapobieganie ewentualnym awariom poprzez prowadzenie regularnych przeglądów technicznych.
Kompensatory pracują często w trudnych warunkach:
przy zmiennych temperaturach, ciśnieniu, drganiach, agresywnych mediach lub dużych przemieszczeniach instalacji. Dlatego ich serwis nie powinien ograniczać się do pobieżnej kontroli. Liczy się dokładna diagnostyka, znajomość konstrukcji kompensatorów oraz umiejętność oceny, czy dany element może dalej bezpiecznie pracować, wymaga naprawy, czy powinien zostać wymieniony.
W Inbras podchodzimy do serwisu kompensatorów kompleksowo — od przeglądów technicznych, przez naprawy awaryjne i montaż, po doradztwo inżynierskie, pomiary oraz projektowanie węzłów kompensacyjnych. Dzięki temu klient otrzymuje nie tylko usługę serwisową, ale realne wsparcie w utrzymaniu bezpieczeństwa i ciągłości pracy instalacji.
Projektowanie węzłów kompensacyjnych a bezpieczeństwo całego układu
Kompensator nie pracuje samodzielnie. Jest częścią większego układu, który obejmuje rurociąg lub kanał, podpory, prowadnice, punkty stałe, elementy ograniczające ruch oraz sąsiednie urządzenia. Nawet najlepszy kompensator nie spełni swojej funkcji, jeśli węzeł kompensacyjny zostanie zaprojektowany lub wykonany nieprawidłowo.
Projektowanie węzłów kompensacyjnych ma bezpośredni wpływ na bezpieczeństwo instalacji. Prawidłowo rozmieszczone punkty stałe przejmują siły naporu ciśnienia i ograniczają niekontrolowane przemieszczenia. Prowadnice i podpory przesuwne kierują ruch rurociągu w odpowiednich płaszczyznach, zapobiegając wyboczeniom i przeciążeniom kompensatora.
W projekcie należy uwzględnić m.in.:
kierunek i wartość przemieszczeń cieplnych,
siły od ciśnienia wewnętrznego,
obciążenia od masy rurociągu i medium,
wpływ drgań,
rozmieszczenie urządzeń takich jak pompy, turbiny czy wymienniki,
możliwość bezpiecznej wymiany kompensatora w przyszłości,
dostęp serwisowy i kontrolny.
W instalacjach wysokociśnieniowych lub tam, gdzie nie można zastosować klasycznych podpór, projektuje się rozwiązania specjalne, np. kompensatory odciążone ciśnieniowo, elementy z cięgnami, zawiasami lub przegubami. Takie podejście pozwala ograniczyć ryzyko przeciążenia układu i wydłużyć żywotność całej instalacji.
Dlaczego regularne przeglądy techniczne kompensatorów ograniczają ryzyko awarii?
Regularne przeglądy techniczne kompensatorów pozwalają wykrywać problemy na etapie, na którym nie zdążyły jeszcze doprowadzić do poważnej awarii. W instalacjach przemysłowych to szczególnie ważne, ponieważ uszkodzony kompensator może spowodować rozszczelnienie układu, zatrzymanie linii produkcyjnej, wyciek medium, uszkodzenie rurociągu lub zagrożenie dla personelu.
Wczesna diagnostyka daje możliwość zaplanowania działań serwisowych, zamówienia części i przeprowadzenia wymiany w kontrolowanych warunkach. To znacznie bezpieczniejsze i zwykle mniej kosztowne niż reakcja dopiero po awarii.
Podczas przeglądu technicznego można ocenić m.in.:
stopień zmęczenia materiału w kompensatorach metalowych,
rozwój korozji na mieszkach, śrubach i elementach stalowych,
utratę elastyczności kompensatorów gumowych,
degradację warstw termoizolacyjnych i gazoszczelnych w kompensatorach tkaninowych,
poprawność pracy podpór, prowadnic i punktów stałych,
wpływ temperatury, ciśnienia, drgań oraz medium na żywotność kompensatora.
Takie podejście wspiera predykcyjne utrzymanie ruchu. Zamiast usuwać skutki awarii, można ograniczać prawdopodobieństwo jej wystąpienia i lepiej zarządzać stanem technicznym instalacji.
Jeśli chcesz ograniczyć ryzyko nieplanowanego postoju, skorzystaj z przeglądu technicznego kompensatorów. Inbras pomoże ocenić stan elementów, wskazać potencjalne zagrożenia i zaplanować dalsze działania serwisowe.

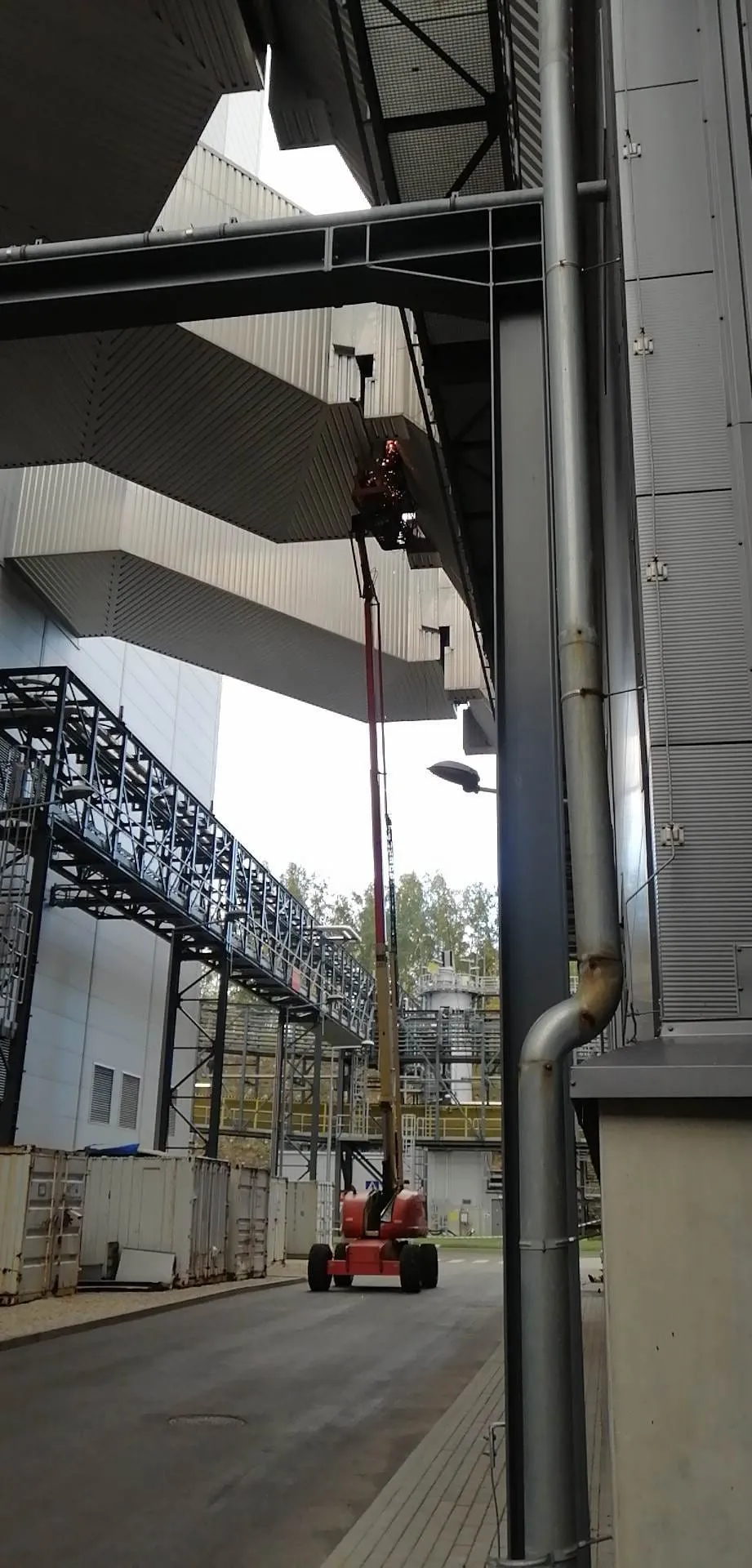

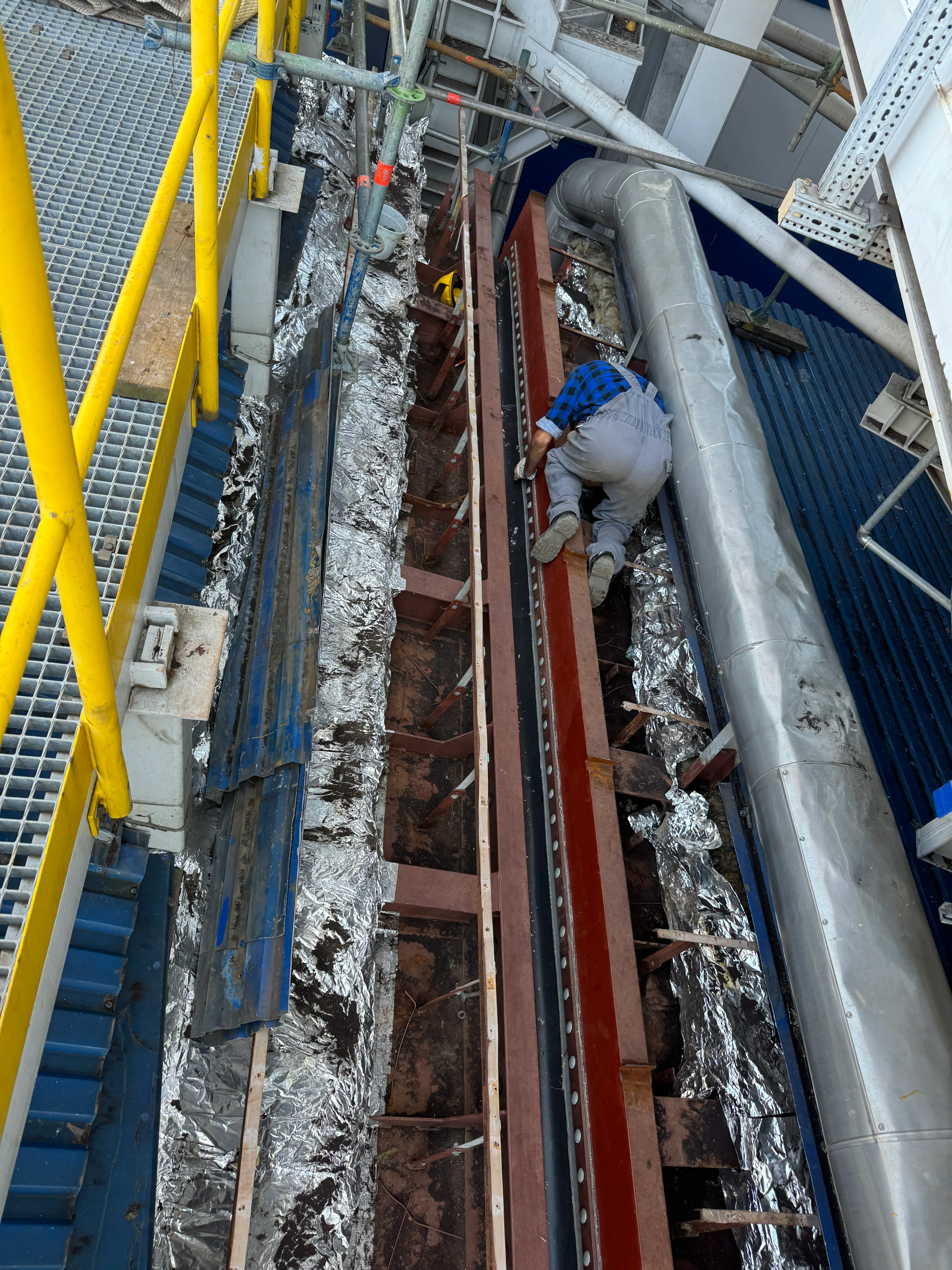

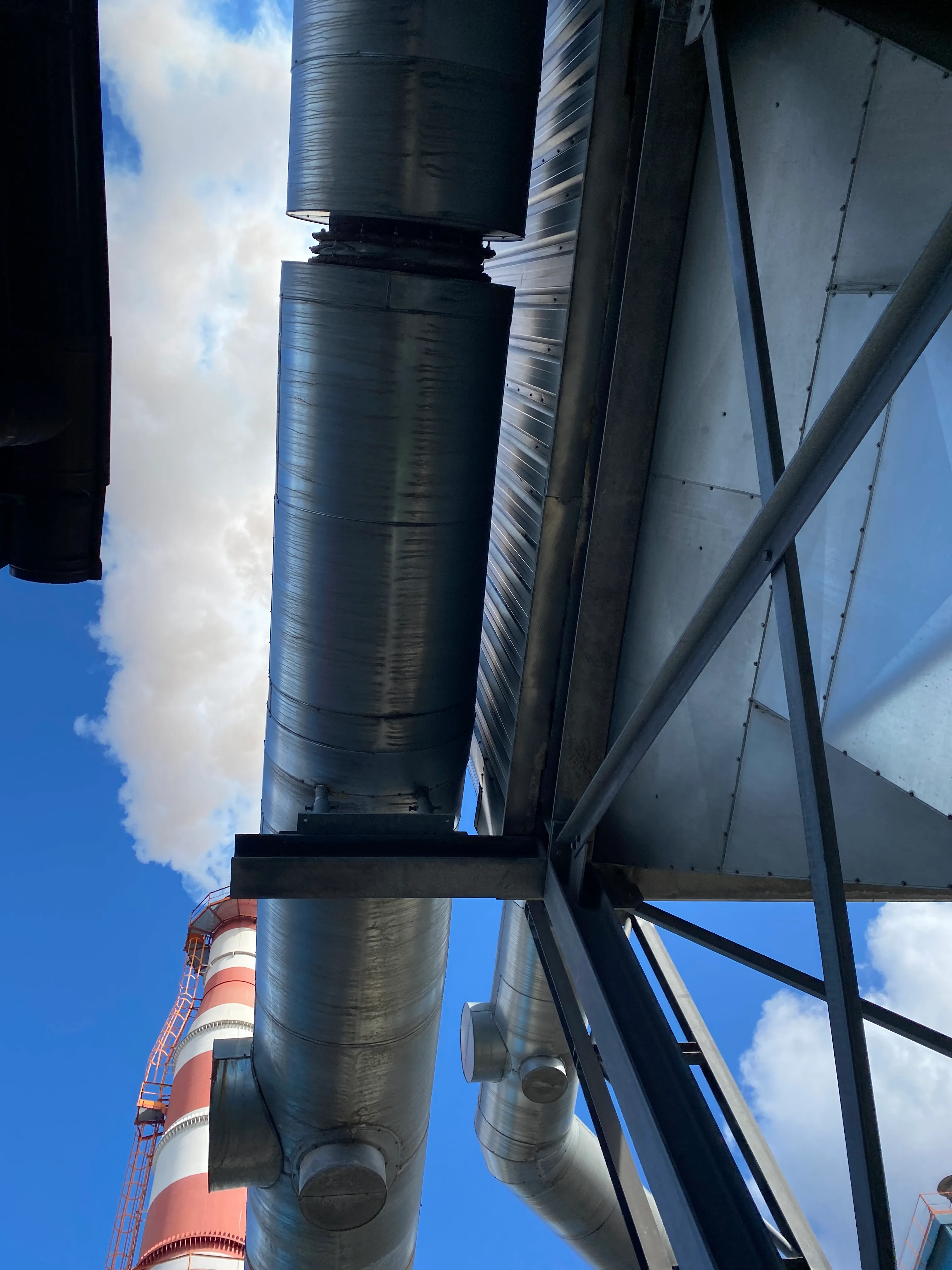

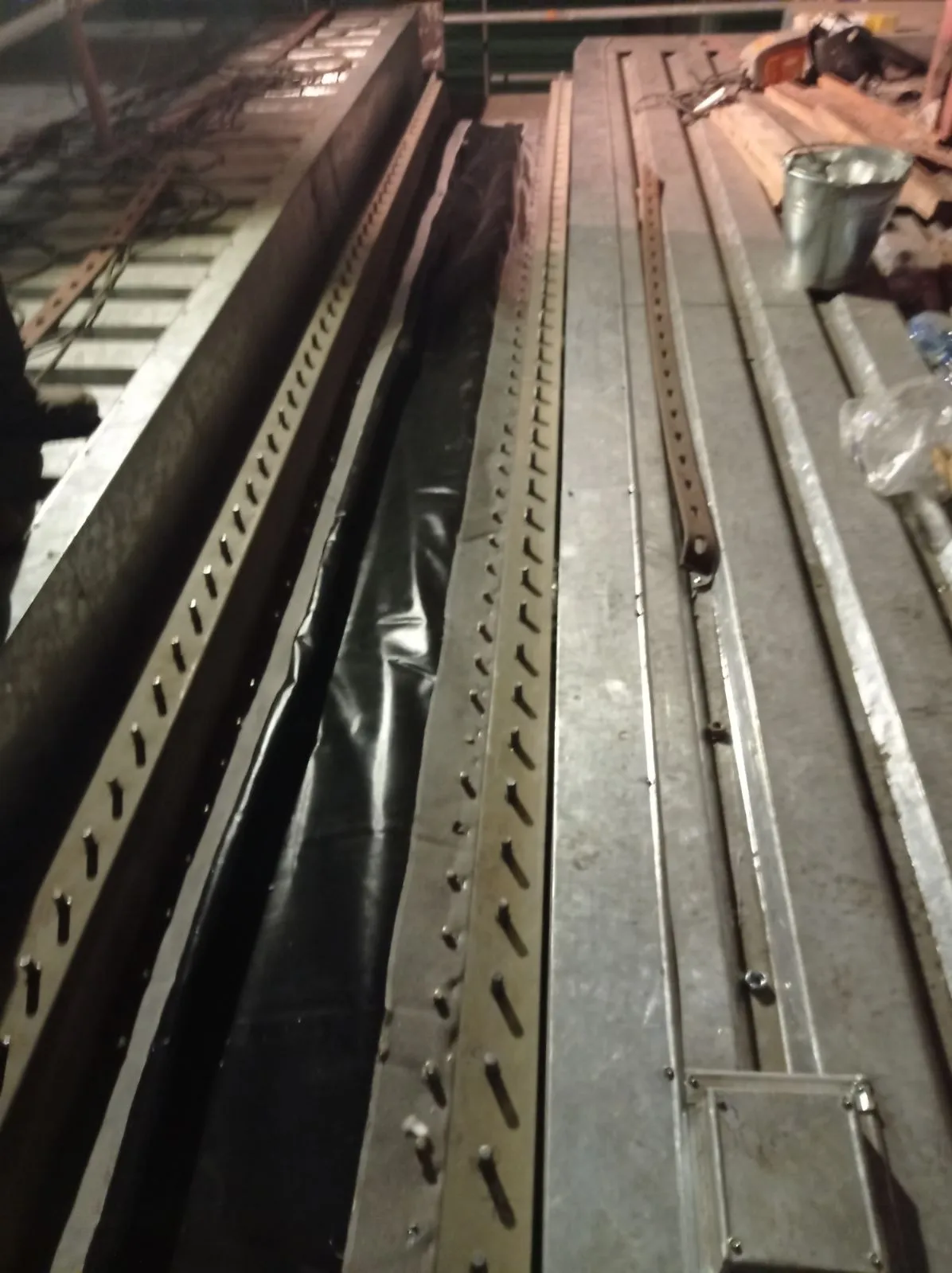

Jak przebiega montaż kompensatorów tkaninowych, gumowych i metalowych?
Montaż kompensatorów wymaga precyzji oraz znajomości zasad pracy danego typu elementu. Inaczej montuje się kompensator tkaninowy, inaczej kompensator gumowy, a jeszcze inaczej kompensator metalowy. W każdym przypadku kluczowe jest jednak jedno: kompensator nie może być traktowany jako element służący do wymuszonego dopasowania źle ustawionych rur lub kanałów.
Błędy montażowe należą do najczęstszych przyczyn przedwczesnych uszkodzeń. Zbyt duże naprężenia, niewłaściwa długość zabudowy, brak podpór, nieprawidłowe dokręcenie śrub lub pozostawienie blokad transportowych mogą sprawić, że nawet dobrze dobrany kompensator szybko straci swoje właściwości.

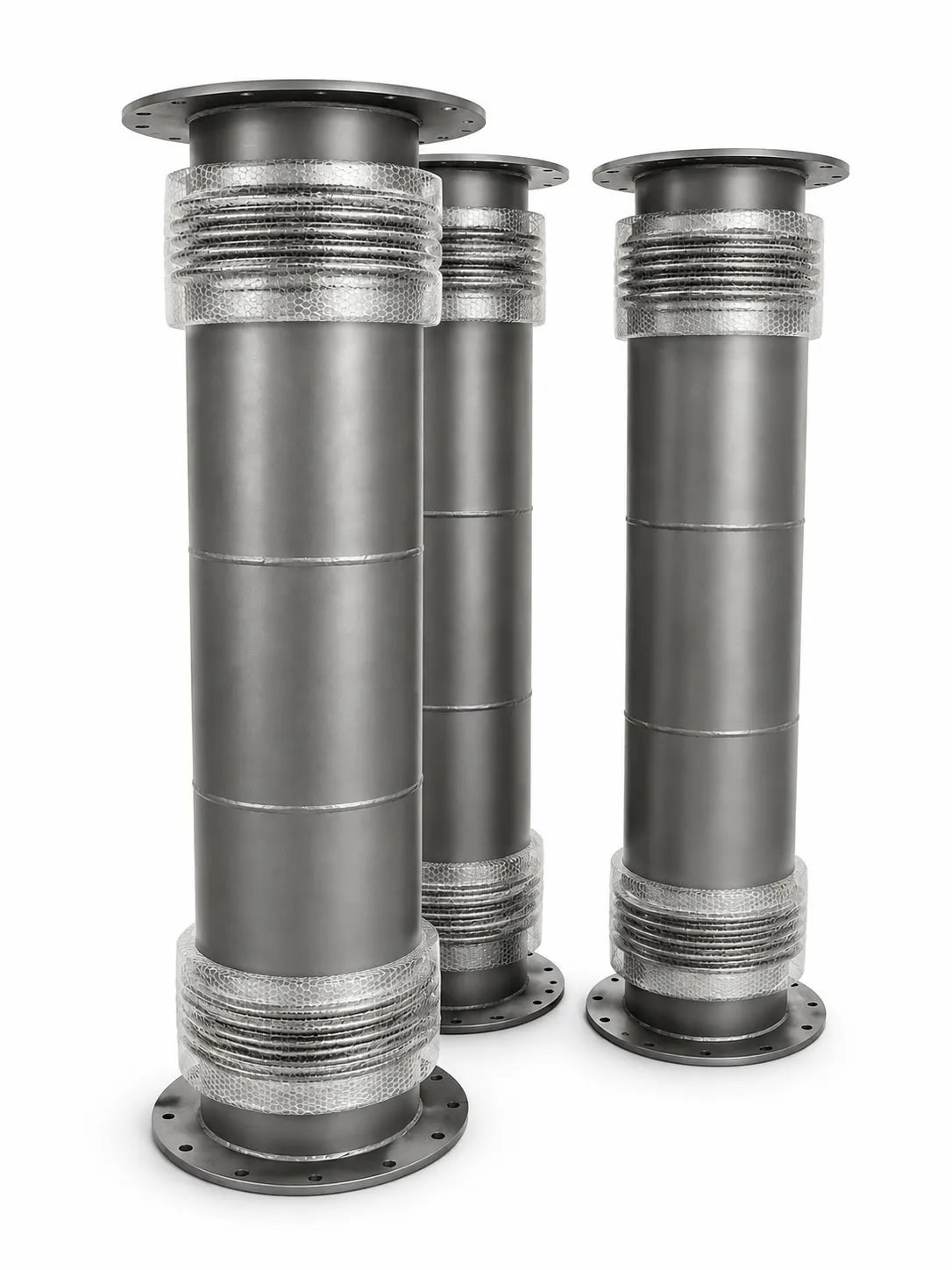

W przypadku kompensatorów metalowych szczególne znaczenie ma zachowanie projektowej długości zabudowy, kontrola napięcia wstępnego oraz usunięcie blokad transportowych dopiero po prawidłowym zamocowaniu rurociągu. Mieszek metalowy musi pracować w zakresie przewidzianym przez projekt, bez dodatkowych obciążeń wynikających z błędnej geometrii instalacji.
Kompensator gumowy wymaga równomiernego dokręcania śrub, najczęściej systemem „na krzyż”, z zachowaniem właściwego momentu obrotowego. Zbyt mocne dociągnięcie może uszkodzić elastyczny kołnierz, natomiast zbyt słabe — doprowadzić do nieszczelności.

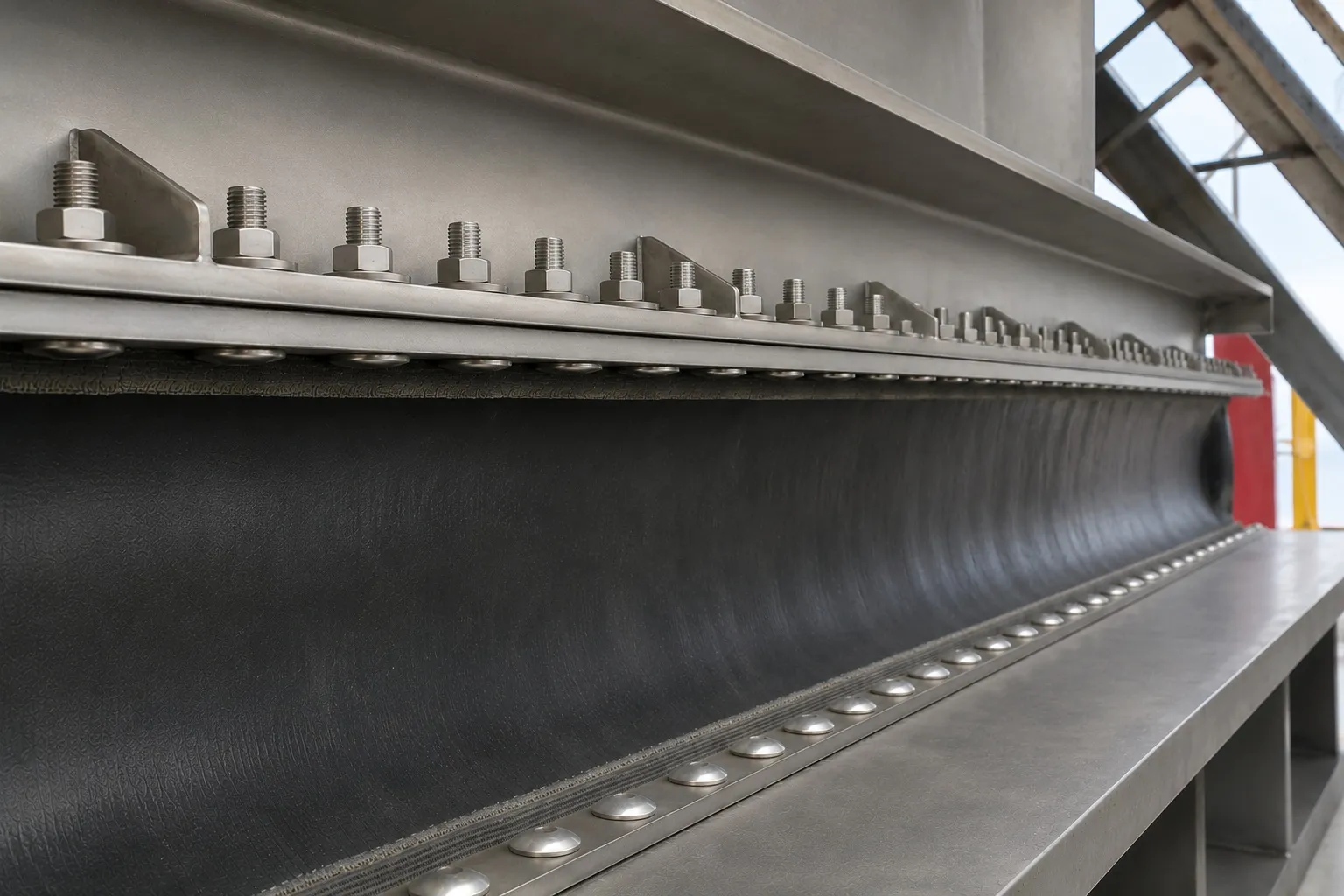

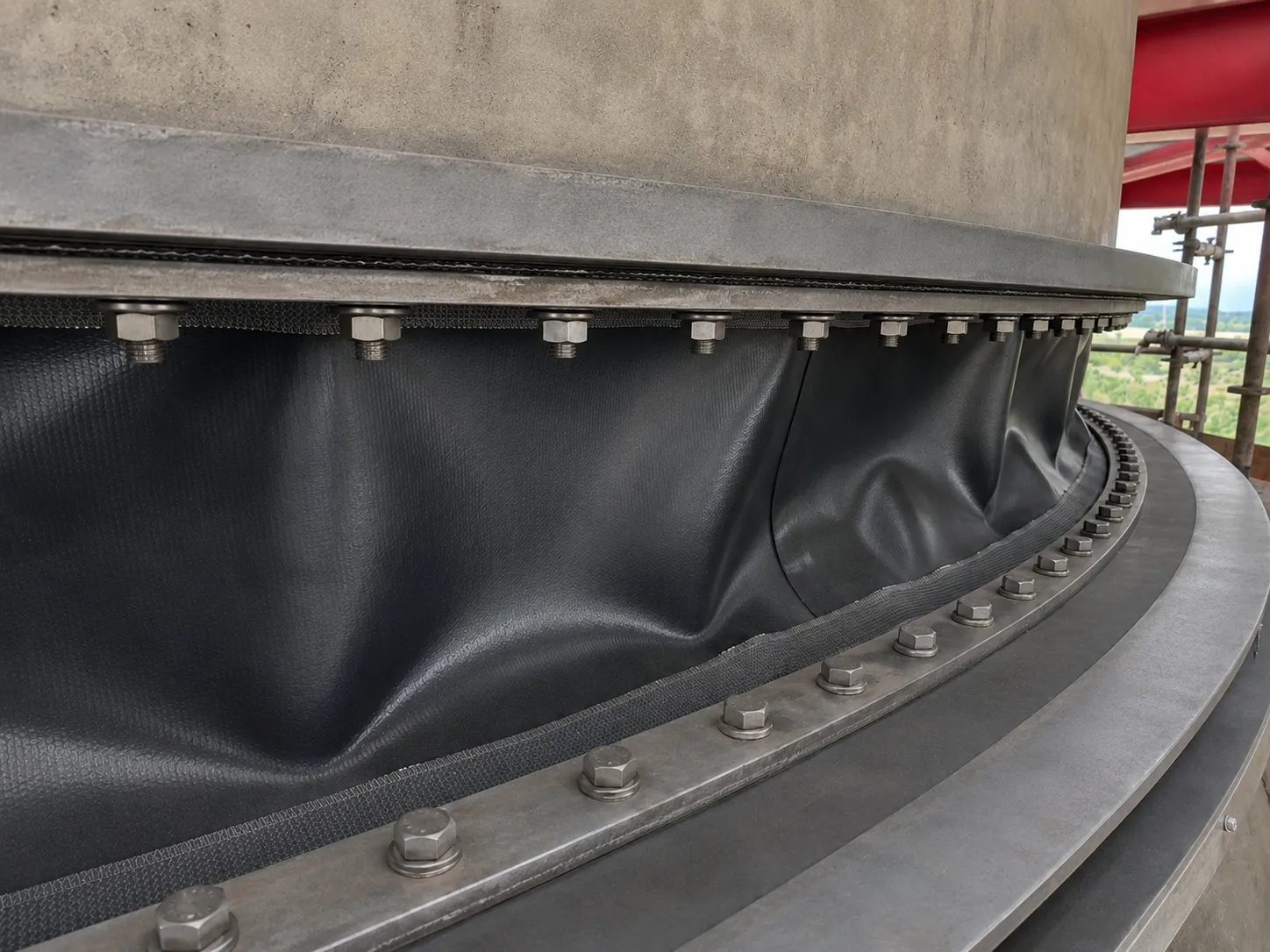

Kompensator tkaninowy wymaga starannego ułożenia warstw izolacyjnych, uszczelek i elementów mocujących. W kanałach spalinowych lub instalacjach wysokotemperaturowych szczególne znaczenie ma gazoszczelność oraz ochrona warstw wewnętrznych przed przegrzaniem.
Przed zakończeniem montażu należy sprawdzić, czy rurociąg lub kanał jest prawidłowo podparty. Punkty stałe, prowadnice i podpory przesuwne decydują o tym, czy kompensator będzie pracował zgodnie z przeznaczeniem.

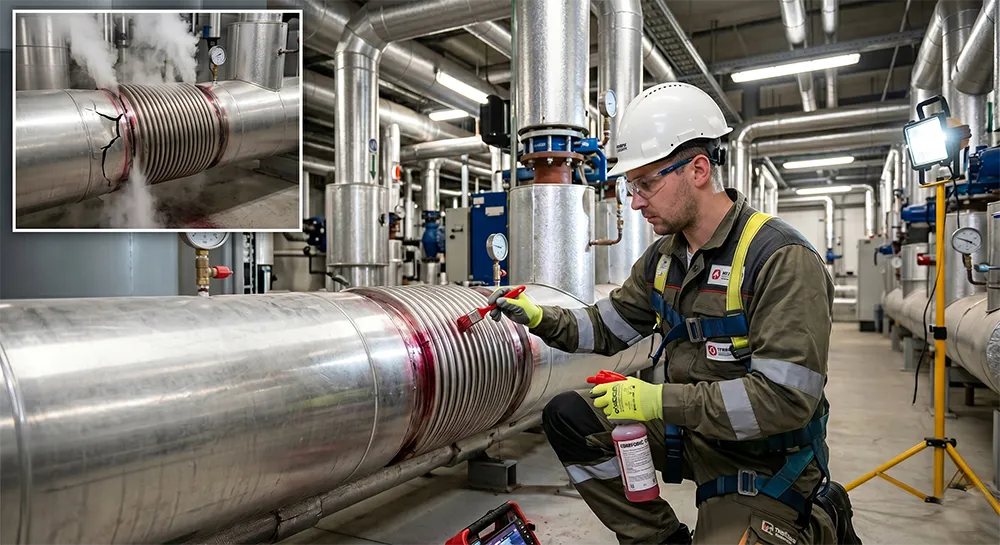

Kiedy potrzebna jest awaryjna naprawa kompensatora?
Awaryjna naprawa kompensatora jest konieczna wtedy, gdy uszkodzenie zagraża ciągłości procesu, bezpieczeństwu instalacji, środowisku lub pracownikom. W takich sytuacjach liczy się szybka diagnostyka i właściwa decyzja: czy możliwe jest tymczasowe zabezpieczenie, czy konieczna będzie natychmiastowa wymiana elementu.
Do najczęstszych sytuacji wymagających pilnej reakcji należą:
nagły wyciek cieczy, pary, gazu lub spalin,
pęknięcie mieszka metalowego,
przebicie lub przepalenie kompensatora tkaninowego,
pęknięcie gumy lub odsłonięcie warstw wzmacniających,
zerwanie cięgien, zawiasów lub ograniczników ruchu,
deformacja kompensatora po uderzeniu hydraulicznym,
uszkodzenie po gwałtownym skoku temperatury lub ciśnienia,
przetarcia osłon zewnętrznych grożące odsłonięciem warstw roboczych.
Naprawa awaryjna często ma charakter zabezpieczający. Jej celem może być ograniczenie wycieku, stabilizacja pracy instalacji i utrzymanie produkcji do najbliższego planowanego postoju. W innych przypadkach konieczna jest natychmiastowa wymiana kompensatora, szczególnie gdy uszkodzenie dotyczy elementów nośnych lub szczelnych.

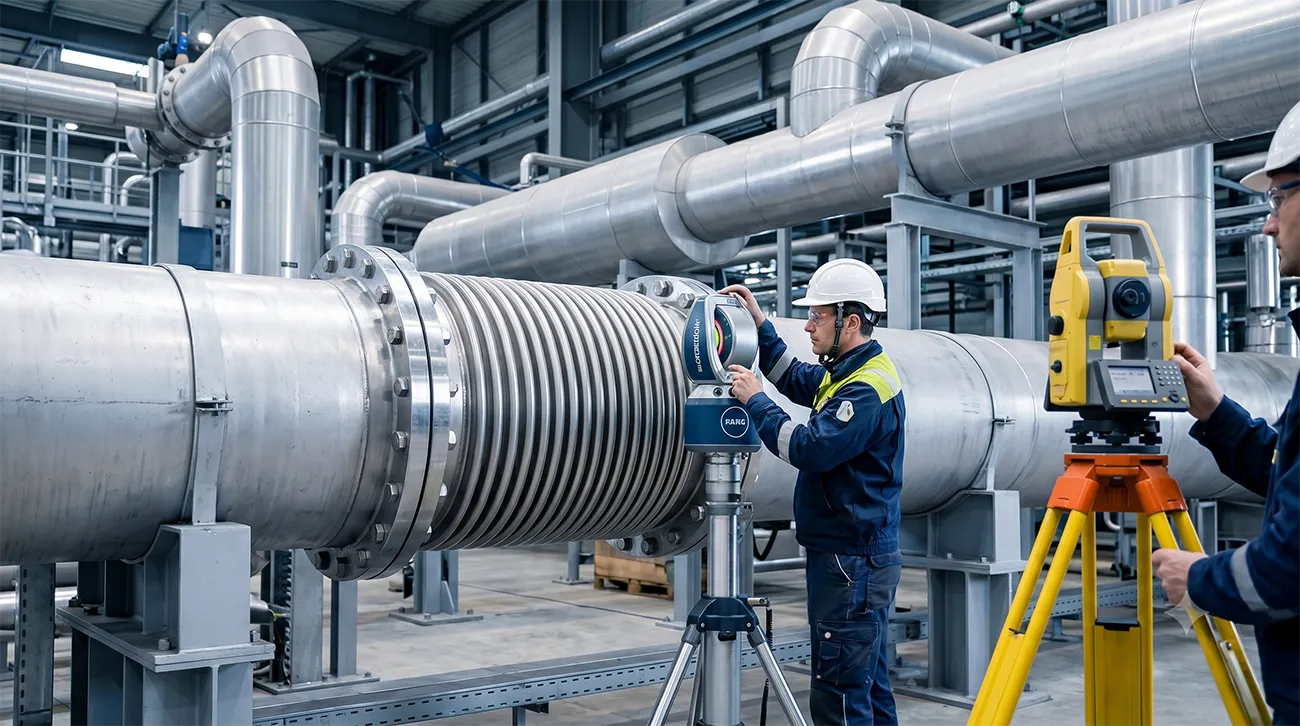

Jakie znaczenie mają pomiary geometryczne i geodezyjne w serwisie kompensatorów?
Pomiary geometryczne i geodezyjne pozwalają dokładnie ocenić położenie rurociągów, kanałów, podpór i elementów kompensacyjnych. Mają szczególne znaczenie wtedy, gdy instalacja pracuje od wielu lat, była modernizowana lub wykazuje oznaki odkształceń.
Kompensator powinien pracować w określonym zakresie przemieszczeń. Jeżeli rurociąg jest przesunięty, skręcony, osiadł lub został źle podparty, kompensator może przejmować obciążenia, do których nie został zaprojektowany. To znacząco skraca jego żywotność.
Pomiary pomagają wykryć:
odchyłki osiowe, poprzeczne i kątowe,
przemieszczenia podpór,
osiadanie fundamentów,
deformacje konstrukcji stalowych,
błędy w długości zabudowy,
niezgodność istniejącego układu z dokumentacją projektową.
W bardziej złożonych przypadkach wykorzystuje się pomiary precyzyjne lub skaning laserowy 3D. Pozwala to odtworzyć rzeczywistą geometrię węzła kompensacyjnego i przygotować zamiennik dopasowany do realnych warunków pracy, a nie wyłącznie do założeń archiwalnej dokumentacji.

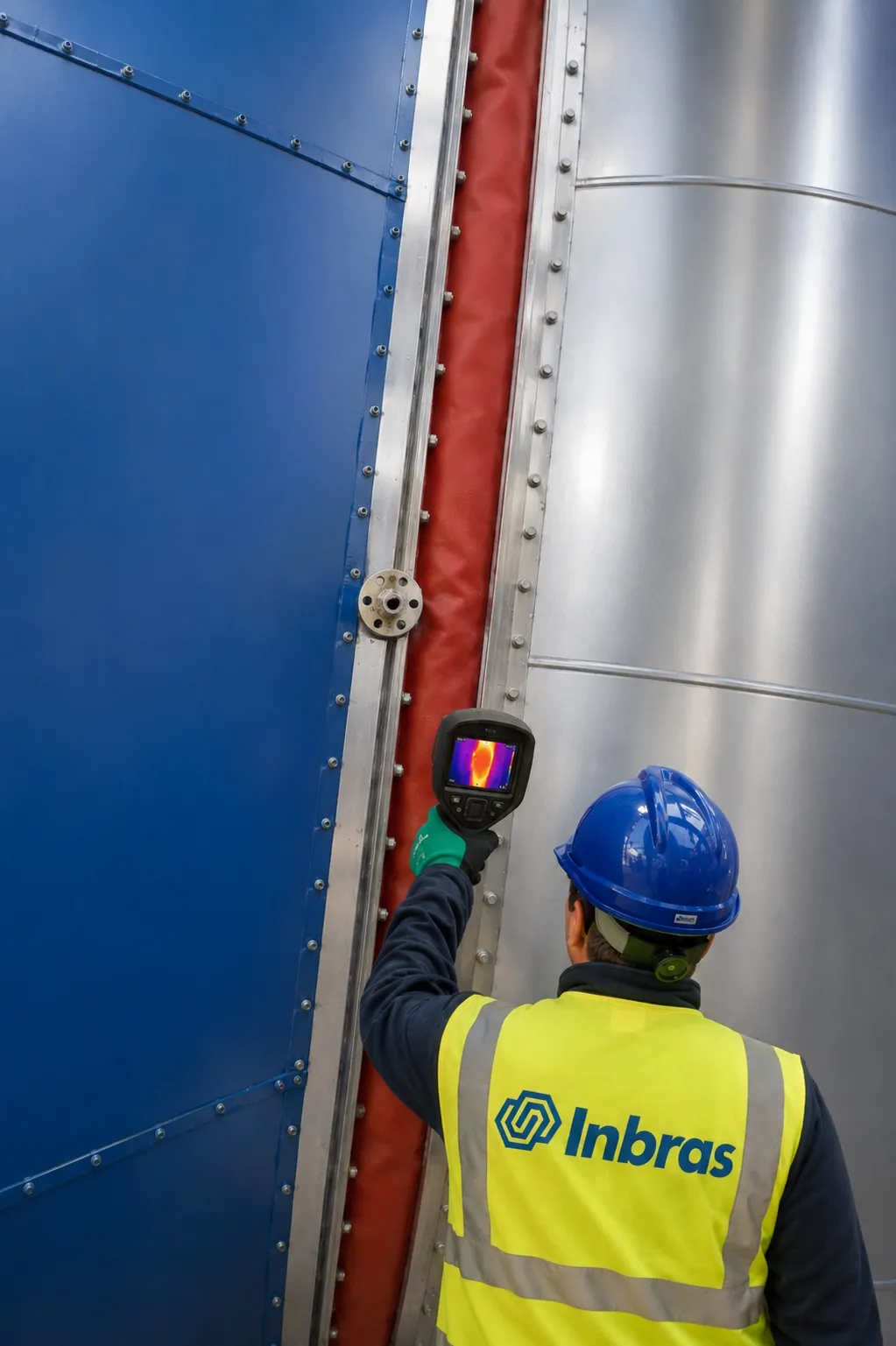

Badania termowizyjne kompensatorów jako sposób na wykrywanie nieprawidłowości
Badania termowizyjne są bezinwazyjną metodą diagnostyczną, która pozwala ocenić rozkład temperatury na powierzchni kompensatorów i węzłów kompensacyjnych. Są szczególnie przydatne w instalacjach wysokotemperaturowych, kanałach spalinowych, energetyce oraz procesach, w których medium przenosi dużą ilość ciepła.
Termowizja pozwala wykryć miejsca przegrzania, utraty izolacyjności lub nieszczelności, zanim problem stanie się widoczny gołym okiem. Kamera termowizyjna wskazuje tzw. hot-spoty, czyli obszary o podwyższonej temperaturze. W kompensatorach tkaninowych mogą one świadczyć o degradacji izolacji, uszkodzeniu warstwy wewnętrznej lub lokalnej ucieczce gorących gazów.
Badania termowizyjne pomagają ocenić:
stan izolacji termicznej,
ryzyko przegrzania elementów stalowych,
nieszczelności w kompensatorach tkaninowych,
nieprawidłowy przepływ medium,
miejsca odkładania się osadów,
skuteczność zaprojektowanego pakietu izolacyjnego.
Dużą zaletą tej metody jest możliwość prowadzenia diagnostyki podczas pracy instalacji, bez konieczności jej zatrzymywania. Termogramy mogą być również częścią dokumentacji serwisowej i podstawą do dalszych decyzji remontowych.
Potrzebujesz sprawdzić kompensatory bez zatrzymywania instalacji? Inbras wykonuje badania termowizyjne, które pomagają szybko wskazać miejsca przegrzania, nieszczelności i utraty izolacyjności.

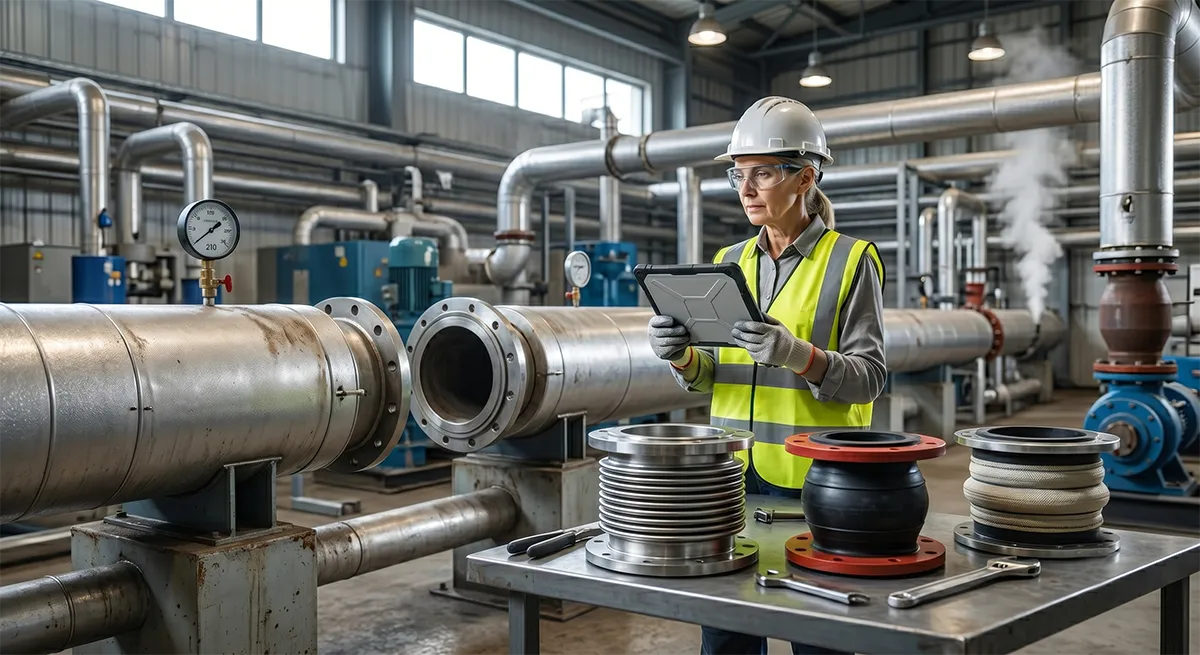

Jak dobrać kompensator do warunków pracy instalacji?
Dobór kompensatora wymaga analizy parametrów pracy instalacji oraz środowiska, w którym element będzie eksploatowany. Nie wystarczy dobrać średnicy i długości zabudowy. Trzeba uwzględnić medium, temperaturę, ciśnienie, typ przemieszczeń, częstotliwość pracy, drgania, agresywność chemiczną oraz warunki zewnętrzne.
Do prawidłowego doboru potrzebne są przede wszystkim:
średnica nominalna rurociągu lub kanału,
ciśnienie robocze, projektowe i próbne,
temperatura robocza oraz możliwe skoki temperatury,
rodzaj medium i jego właściwości chemiczne,
obecność cząstek ściernych lub osadów,
przewidywane przemieszczenia osiowe, boczne i kątowe,
warunki otoczenia, np. promieniowanie UV, zapylenie, wilgotność,
wymagania dotyczące bezpieczeństwa, w tym strefy zagrożenia wybuchem.
Kompensator metalowy sprawdza się zwykle tam, gdzie występują wysokie temperatury, ciśnienie i wymagania dotyczące trwałości mechanicznej. Kompensator gumowy jest często stosowany przy mediach ciekłych, drganiach i potrzebie dobrej elastyczności. Kompensator tkaninowy znajduje zastosowanie m.in. w kanałach spalinowych i instalacjach gazowych, gdzie ważna jest odporność na temperaturę oraz możliwość pracy przy dużych przekrojach.
Źle dobrany kompensator może ulec szybkiemu zniszczeniu, ale może też przenosić niebezpieczne obciążenia na sąsiednie elementy instalacji. Dlatego dobór powinien być prowadzony przez specjalistów, którzy potrafią połączyć dane procesowe z praktycznym doświadczeniem serwisowym.
Projektowanie węzłów kompensacyjnych a bezpieczeństwo całego układu
Kompensator nie pracuje samodzielnie. Jest częścią większego układu, który obejmuje rurociąg lub kanał, podpory, prowadnice, punkty stałe, elementy ograniczające ruch oraz sąsiednie urządzenia. Nawet najlepszy kompensator nie spełni swojej funkcji, jeśli węzeł kompensacyjny zostanie zaprojektowany lub wykonany nieprawidłowo.
Projektowanie węzłów kompensacyjnych ma bezpośredni wpływ na bezpieczeństwo instalacji. Prawidłowo rozmieszczone punkty stałe przejmują siły naporu ciśnienia i ograniczają niekontrolowane przemieszczenia. Prowadnice i podpory przesuwne kierują ruch rurociągu w odpowiednich płaszczyznach, zapobiegając wyboczeniom i przeciążeniom kompensatora.
W projekcie należy uwzględnić m.in.:
kierunek i wartość przemieszczeń cieplnych,
siły od ciśnienia wewnętrznego,
obciążenia od masy rurociągu i medium,
wpływ drgań,
rozmieszczenie urządzeń takich jak pompy, turbiny czy wymienniki,
możliwość bezpiecznej wymiany kompensatora w przyszłości,
dostęp serwisowy i kontrolny.
W instalacjach wysokociśnieniowych lub tam, gdzie nie można zastosować klasycznych podpór, projektuje się rozwiązania specjalne, np. kompensatory odciążone ciśnieniowo, elementy z cięgnami, zawiasami lub przegubami. Takie podejście pozwala ograniczyć ryzyko przeciążenia układu i wydłużyć żywotność całej instalacji.
Czym różnią się przeglądy gwarancyjne i pogwarancyjne kompensatorów?
Przeglądy gwarancyjne i pogwarancyjne mają wspólny cel: utrzymanie kompensatorów w bezpiecznym stanie technicznym. Różnią się jednak zakresem, formalnością i sposobem oceny.
Przeglądy gwarancyjne wykonuje się zgodnie z wymaganiami producenta oraz zapisami dokumentacji techniczno-ruchowej. Ich celem jest potwierdzenie, że kompensator jest użytkowany zgodnie z warunkami gwarancji, a instalacja pracuje w założonych parametrach. Taki przegląd może obejmować ocenę montażu, kontrolę widocznych uszkodzeń, sprawdzenie warunków eksploatacji i dokumentację stanu technicznego.
Przeglądy pogwarancyjne są zwykle bardziej ukierunkowane na ocenę zużycia oraz dalszej przydatności kompensatora do pracy. W tym przypadku istotne jest określenie, czy element może bezpiecznie pracować do kolejnego postoju, czy wymaga naprawy, modernizacji lub wymiany.
W przeglądach pogwarancyjnych częściej analizuje się:
realny stopień zużycia materiału,
przyczyny przedwczesnych uszkodzeń,
możliwość zastosowania trwalszego materiału,
konieczność modernizacji węzła,
wpływ zmienionych parametrów pracy instalacji,
opłacalność naprawy w porównaniu z wymianą.
Dobrze przeprowadzony przegląd pogwarancyjny pomaga planować budżet remontowy i ograniczać ryzyko kosztownych awarii w przyszłości.
Kiedy warto skorzystać z serwisu kompensatorów 24h?
Serwis kompensatorów 24h jest potrzebny wtedy, gdy awaria nie może czekać do standardowego terminu obsługi. Dotyczy to przede wszystkim zakładów pracujących w trybie ciągłym, gdzie każda godzina postoju oznacza straty produkcyjne, problemy logistyczne lub zagrożenie dla bezpieczeństwa.
Z takiego wsparcia warto skorzystać w przypadku nagłego rozszczelnienia, uszkodzenia kompensatora podczas pracy instalacji, awarii po skoku ciśnienia lub temperatury, a także wtedy, gdy potrzebna jest szybka inwentaryzacja elementu i przygotowanie zamiennika.
Serwis 24h ma szczególne znaczenie w branżach takich jak:
energetyka i ciepłownictwo,
przemysł chemiczny,
petrochemia i rafinerie,
instalacje spalinowe i odsiarczania,
zakłady produkcyjne o ruchu ciągłym,
instalacje z gorącymi, toksycznymi lub agresywnymi mediami.
W trybie awaryjnym najważniejsza jest szybka ocena ryzyka. Specjaliści muszą ustalić, czy możliwe jest tymczasowe uszczelnienie i utrzymanie pracy instalacji, czy konieczne jest jej zatrzymanie oraz wymiana kompensatora. Decyzja powinna zawsze uwzględniać bezpieczeństwo ludzi, środowiska i całego układu technologicznego.
W sytuacjach nagłych skontaktuj się z Inbras. Serwis kompensatorów 24h pozwala szybciej ocenić uszkodzenie, zabezpieczyć instalację i zaplanować działania ograniczające skutki awarii.
Przegląd kompensatorów najczęściej wykonuje się raz w roku, najlepiej podczas planowanego postoju technologicznego lub remontu instalacji. W trudniejszych warunkach pracy, np. przy wysokich temperaturach, dużych drganiach, mediach ściernych lub agresywnych chemicznie, kontrole powinny być wykonywane częściej. W takich przypadkach warto rozważyć dodatkowe inspekcje wizualne, pomiary oraz badania termowizyjne.
O konieczności naprawy lub wymiany mogą świadczyć wycieki, pęknięcia, przetarcia, deformacje, ślady przegrzania, korozja, utrata elastyczności albo nietypowe drgania instalacji. W kompensatorach metalowych szczególnie niepokojące są pęknięcia mieszków i korozja. W kompensatorach gumowych — spękania, zesztywnienia i odsłonięcie wzmocnień. W kompensatorach tkaninowych — przepalenia, przedarcia oraz lokalne przegrzania widoczne np. w badaniu termowizyjnym.
Tak, serwis kompensatorów może obejmować urządzenia różnych producentów. W takich przypadkach konieczna jest dokładna inwentaryzacja istniejącego elementu, analiza parametrów pracy oraz ocena konstrukcji. Na tej podstawie można dobrać zamiennik o tych samych lub lepiej dopasowanych parametrach technicznych.
W wielu przypadkach bezpieczna naprawa lub wymiana wymaga zatrzymania instalacji, odcięcia medium i obniżenia ciśnienia. W sytuacjach awaryjnych czasami stosuje się jednak rozwiązania tymczasowe, np. uszczelnienia awaryjne lub obejmy serwisowe, które pozwalają ograniczyć wyciek do najbliższego planowanego postoju. Decyzja zawsze powinna być poprzedzona oceną ryzyka.
Do prawidłowego doboru kompensatora potrzebne są dane takie jak średnica nominalna, ciśnienie robocze i projektowe, temperatura pracy, rodzaj medium, stan skupienia medium, przewidywane przemieszczenia osiowe, boczne i kątowe oraz warunki otoczenia. Istotne są również informacje o drganiach, zapyleniu, agresywności chemicznej, wymaganiach materiałowych i dostępnej przestrzeni montażowej.
Tak, badanie termowizyjne może pomóc w wykrywaniu nieszczelności, przegrzań i utraty izolacyjności cieplnej. Miejsca ucieczki gorącego gazu, pary lub spalin często są widoczne na obrazie termowizyjnym jako obszary o podwyższonej temperaturze. Termowizja jest szczególnie przydatna przy kompensatorach tkaninowych oraz instalacjach wysokotemperaturowych.
Doradztwo techniczne obejmuje analizę przyczyn uszkodzeń, ocenę warunków pracy instalacji, dobór materiałów, wskazanie możliwych modernizacji oraz wsparcie przy projektowaniu lub korekcie węzłów kompensacyjnych. Może dotyczyć również rozmieszczenia podpór, punktów stałych, prowadnic, deflektorów, izolacji i innych elementów wpływających na trwałość kompensatora.
Nie, każdy typ kompensatora wymaga innego podejścia serwisowego. Kompensator metalowy kontroluje się przede wszystkim pod kątem zmęczenia materiału, pęknięć, korozji i odkształceń mieszka. Kompensator gumowy wymaga oceny elastyczności, spękań, ubytków i stanu kołnierzy. Kompensator tkaninowy sprawdza się pod kątem przepaleń, nieszczelności, uszkodzeń warstw gazoszczelnych oraz izolacyjnych. Właśnie dlatego serwis powinien być prowadzony przez zespół, który zna specyfikę różnych konstrukcji i materiałów.
